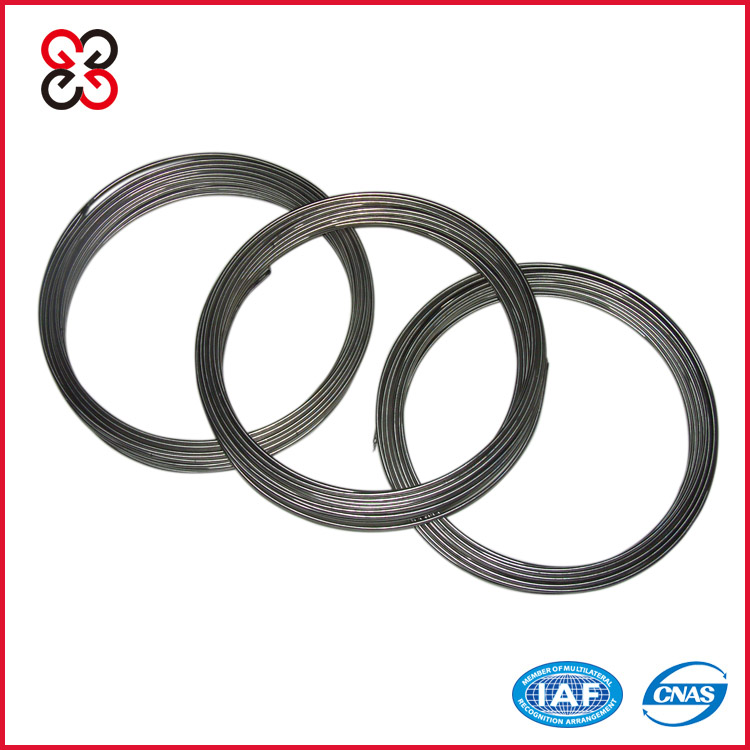

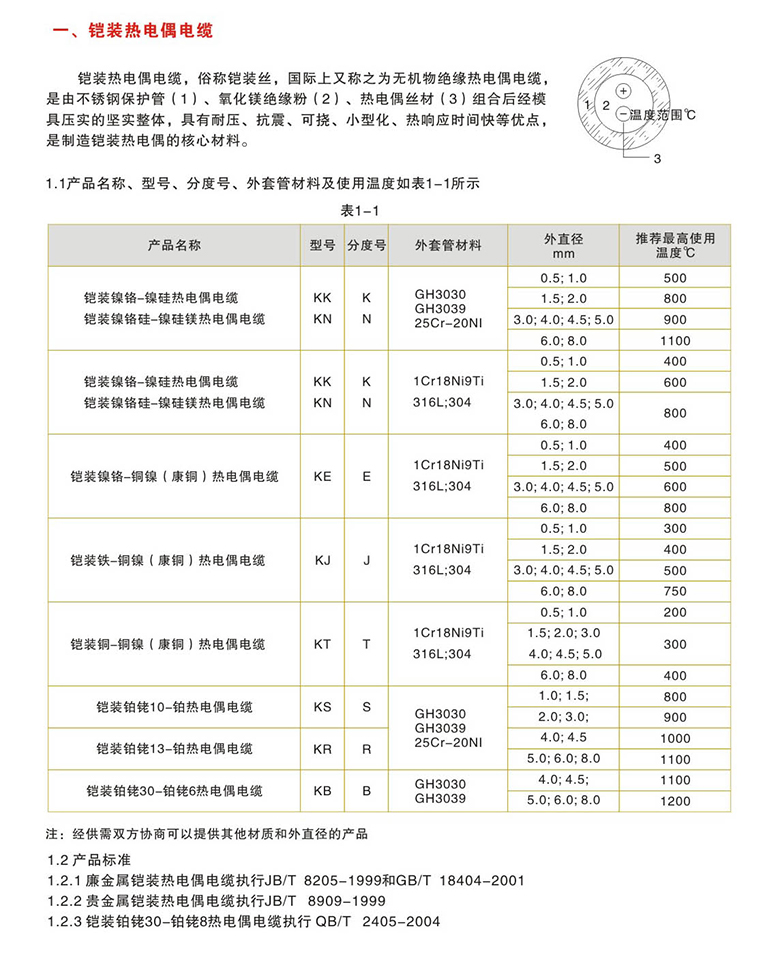

铠装热电偶电缆：

铠装热电偶电缆，俗称铠装丝，国 际上又称之为无机物绝缘热电偶电缆，是由不锈钢保护管
，氧化镁绝缘粉，热电偶丝材组合后经模具压实的坚实整体，具有耐压、抗震、可挠、小型化、热响应时间快等优点
，是制造铠装热电偶的核心材料
。

产品标准
：

1、廉金属铠装热电偶电缆执行 JB / T 8205-1999和 GB / T 18404-2001

2
、贵金属铠装热电偶电缆执行 JB / T 8909-1999

3

、铠装铂铑30﹣铂铑8热电偶电缆执行 QB / T 2405-2004

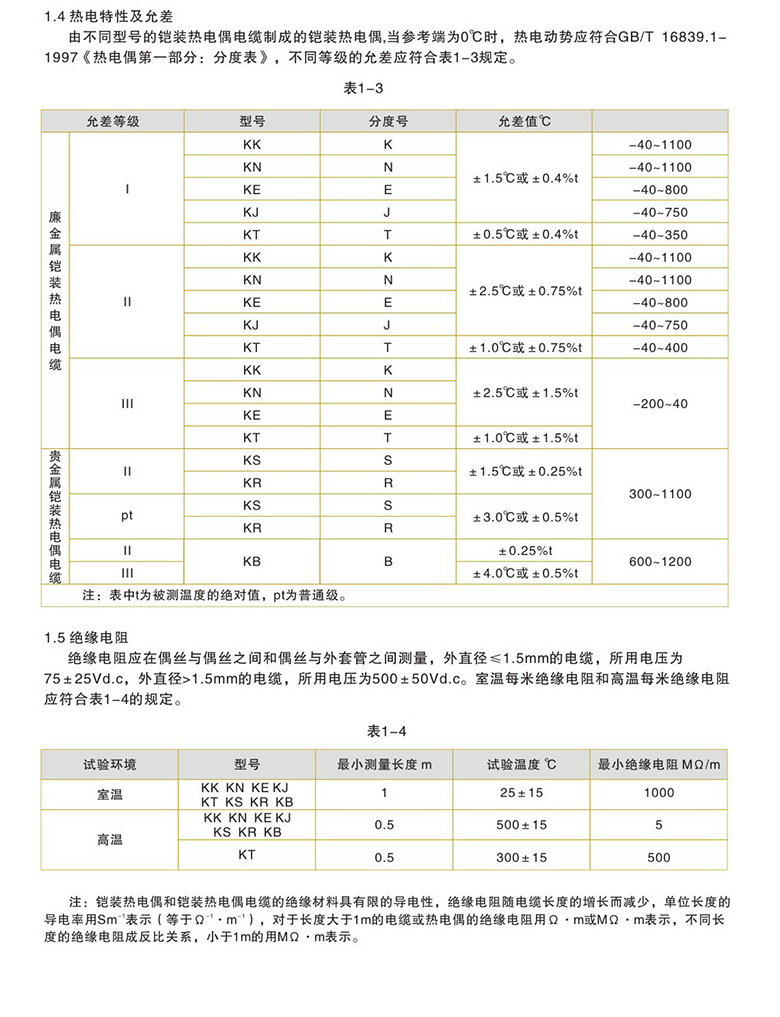

热电特性及允差
：

由不同型号的铠装热电偶电缆制成的铠装热电偶

，当参考端为0℃时


，热电动势应符合 GB / T 16839.1-1997《热电偶第 一部分
：分度表》，不同等级的允差应符合表1-3规定

。

绝缘电阻：

绝缘电阻应在偶丝与偶丝之间和偶丝与外套管之间测量，外直径≤1.5mm的电缆，所用电压为75±25Vd. c
，外直径＞1.5mm的电缆，所用电压为500±50Vd. c
。室温每米绝缘电阻和高温每米绝缘电阻应符合表1-4的规定。

注
：经供需双方协商，可以提供其他材质和外直径的铠装热电偶电缆
。
