双金属温度计

一、用途

：

双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度
。带电接点双金属温度计，能在工作温度超过给定值时
，自动发出控制信号切断电源或报警

。

双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。

双金属温度计分为普通型
、户外型
、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用
。户外型外壳铝金制造

，保护管
，连接柱均采用不锈钢
，密封性较好
，适用于室内外
，一般耐腐蚀场所。防腐型外壳采用全不锈钢
，保护管。连接柱可用钼二钛材料，连接部分均采用密封胶
，可适用于多数腐蚀介质、气体的测量
。

二
、结构原理：

双金属温度计感温元件采用多圈直螺纹形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上
。径向型结构指示针通过转角弾簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴转动指针在刻度盘上指示被测介质温度的变化值。

电接点温度计，指针上装有动接点，固定接点装在设业指针触头随温度变化旋转
，当温度达到或超过设定值时，接点闭合发出信号
，以达到自动控制和报警的目的。

三、双金属温度计的特点：

温度计在一般使用的情况下给予按期维护检修。正常以每隔六个月为佳
。电接点温度计不适合在强烈震惊下工作，以免影响接点的可靠性

。多种双金属温度计不适合用在丈量敞开容器内介质的温度
，带电接点温度计比翼在工作震惊较大的场合的控制回路中使用。

双金属温度计在保管
、使用安装及运输中，该小心以免碰撞保护管，不能让保护管弯曲变型及将表当扳手使用。

双金属温度计保护管浸入被测介质中长度必需大于感温元件的长度
，正常浸入长度大于98mm，0-50℃量程的浸入长度大于152mm
，能确保丈量的正确性。

双金属温度计的优点在于响应速度快、体积小
、线性度好、较稳定。

四、安装固定形式：

为了适应实际生产的需要，双金属温度计具有不同的安装固定形式
：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头
、卡套法兰接头和固定法兰。

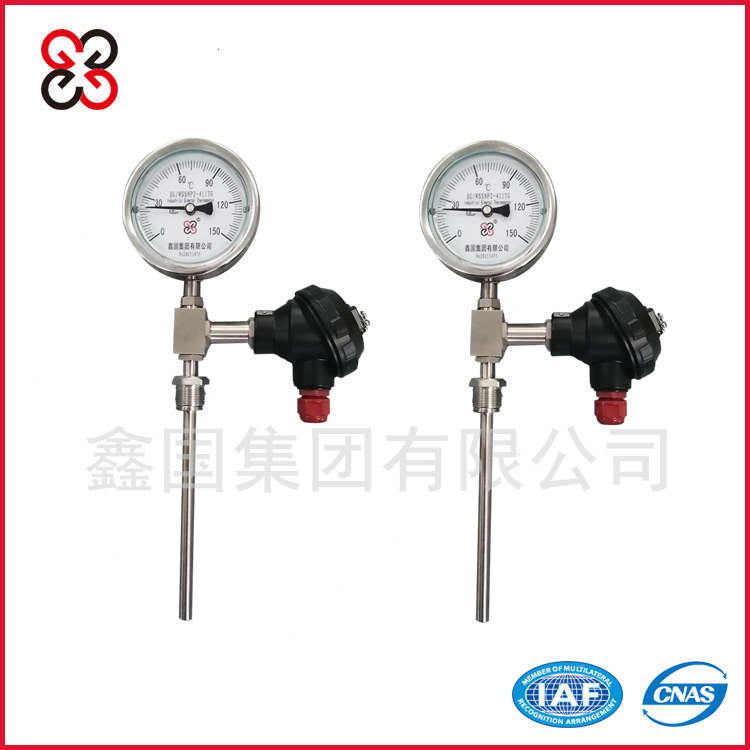

型号
：XG/WSSNP2-411TG
